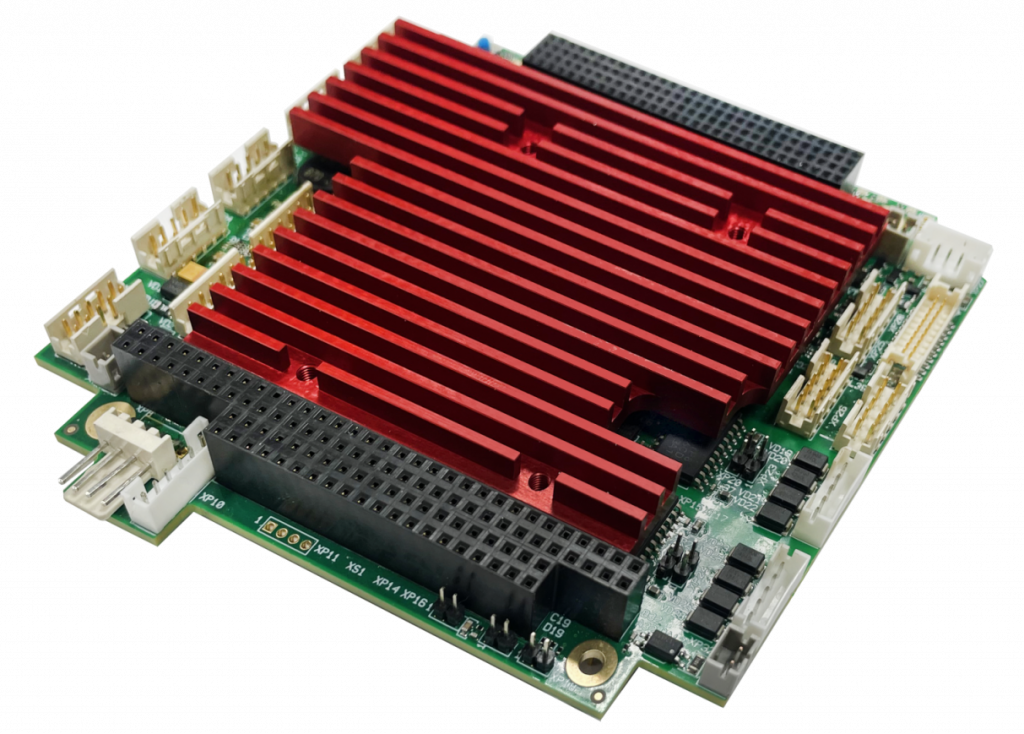

Для тиражирования решений на базе архитектуры x86 и ОС предыдущих поколений НПК «АТРОНИК» разработала модуль МЦП303 — одноплатный компьютер стандарта PC/104-Plus.
Устройство ориентировано на применение в ответственных встроенных и бортовых системах, где критичны низкое энергопотребление и устойчивость к экстремальным температурам. МЦП303 построен на процессоре Vortex86 DX3 (800 МГц), совместимом с архитектурой x86.
Модуль поддерживает расширения PC/104, PCI/104 и PC/104-Plus, обеспечивая обмен данными по 32-битной шине PCI и 16-битной шине ISA. Он легко интегрируется в типовые конструкции формата PC/104-Plus.
На плате размещены основные компоненты: CPU, 2 ГБ ОЗУ, 64 ГБ ПЗУ и контроллеры периферии. Все элементы напаяны непосредственно на плату, что обеспечивает устойчивость к вибрациям, ударам и улучшает защиту от влаги.
МЦП303 поддерживает подключение мониторов через VGA и 24-битный интерфейс LVDS (до 1920x1440). Возможен одновременный вывод изображения на два дисплея.
Для подключения внешней памяти доступны интерфейсы SATA (разъемы на плате) и IDE (Compact Flash). Ввод/вывод данных реализован через порты Gigabit и Fast Ethernet, четыре COM-порта, четыре USB 2.0, 8 линий дискретного ввода-вывода, а также интерфейсы LPT и PS/2.
Встроенные функции системного контроля включают три сторожевых таймера, опторазвязанный сброс, RTC и энергонезависимую память FRAM для сохранения BIOS и системных настроек.
МЦП303 поддерживает операционные системы MS DOS, QNX, Windows, RTOS32 и Linux. Рабочий температурный диапазон — от -40°C до +85°C без необходимости в активном охлаждении.
Использование МЦП303 позволяет продлить жизненный цикл существующих проектов на x86 и обеспечить совместимость с устаревшими решениями — это надежная платформа для тиражирования и модернизации.
